凱恩利 KEL-RKS-34 數控車床油浴送料機

聯係我們

公司熱線：全國熱線:13929480028
QQ: 879153465

聯係人：

溫先生 13929480028

聯係QQ：

879153465

電話：

0769-88811816

傳真：

0769-88811816

郵箱：

879153465@qq.com

地址：

廣東省東莞市長安鎮長安振安東路775號2232室

網站首頁 > 產品中心 > 凱恩利 KEL-RKS-34 數控車床油浴送料機

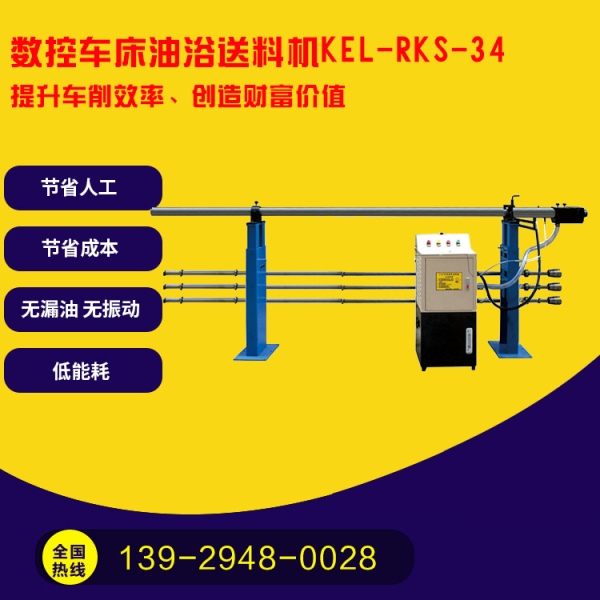

凱恩利 KEL-RKS-34 數控車床油浴送料機

油浴送料機由液壓站、料管、推料杆、支架、控製電路等五部分組成，原理是油泵以恒定的壓力（0.1～0.2Mpa）向料管供油,推動活塞杆（推料杆）將棒料推入主軸，所以也稱作油壓送料機。

工作時棒料處於料管的液壓油內，當棒料旋轉時，在油液的阻尼反作應力下，棒料就會從料管內浮起，當轉數快時棒料就會自動懸浮在料管中央的轉動。大大的減少少棒料與送料管壁的碰撞與磨擦。

工作時振動與噪音非常小，特別適用高轉速，長棒料，精密工件加工。當前國內外應用日益廣泛的的油浴送料機，可以配套於各類加工機床使用，配合加工機床完成自動送料工作，棒料自動送完後，機床自動處於等待加料狀態，並通過警示裝置告知操作人員加料。

當前國內外應用日益廣泛的的油浴送料機，可以配套於各類加工機床使用，配合加工機床完成自動送料工作，棒料自動送完後，機床自動處於等待加料狀態，並通過警示裝置告知操作人員加料。

2、CNC數控車床油浴送料機工作原理圖

名稱：凱恩利 KEL 數控車床油浴送料機(型號：KEL-RKS-18、KEL-RKS-26、KEL-RKS-34、KEL-RKS-42、KEL-RKS-45、KEL-RKS-50、 KEL-RKS-65）火熱直銷中
一、技術參數與產品對應選型
機型	加工直經	輸入電壓	輸出電壓	額定功率	送料長度	總長度
KEL-RKS-18	Ø3-18mm	380V	380V	0.37KW	≦2500mm	3700mm
KEL-RKS-26	Ø3-26mm	380V	380V	0.37KW	≦2500mm	3700mm
KEL-RKS-34	Ø3-34mm	380V	380V	0.37KW	≦2500mm	3700mm
KEL-RKS-42	Ø3-42mm	380V	380V	0.37KW	≦2500mm	3700mm
KEL-RKS-45	Ø3-45mm	380V	380V	0.37KW	≦2500mm	3700mm
KEL-RKS-50	Ø3-50mm	380V	380V	0.37KW	≦2500mm	3700mm
KEL-RKS-65	Ø3-65mm	380V	380V	0.37KW	≦2500mm	3700mm

1、油浴式送料機18機型單管（可選：藍色或黑色）—配1支管

2、油浴式送料機26機型（可選：藍色或黑色）—配2支管

3、油浴式送料機36機型/標準型（可選：藍色或黑色）—配3支管

4、油浴式送料機42機型（可選：藍色或黑色）—配4支管

5、油浴式送料機45機型（可選：藍色或黑色）—配4支管

6、油浴式送料機50機/定製型（可選：藍色或黑色）—配4支管

7、油浴式送料機65機/定製型（可選：藍色或黑色）—配4支管

二、CNC數控車床油浴送料機---部件結構圖、部件結構清單

1、部件結構圖：

部件結構清單：
1、	1、油刷蓋	8、回油管接口	15、油箱	22、平衡調節螺絲
2、	2、回油桶	9、壓板螺栓	16、地腳螺絲
3、	3、回油桶固定螺絲	10、料機外管	17、檢視孔
4、	4、油壓感應接口	11、外管托架	18、尾部固定螺栓
5、	5、進油管接口	12、高度調節螺杆	19、後座轉向台
6、	6、電源控製箱	13、調節螺母	20、後座調節螺杆
7、	7、內管定位孔	14、支撐架	21、壓力調節閥

2、部件結構細節展示：

三、CNC數控車床油浴送料機---運作原理、工作原理圖

1、CNC數控車床油浴送料機---運作原理：

四、CNC數控車床油浴送料機---產品優點

凱恩利 KEL 數控車床油浴送料機(型號：KEL-RKS-18、KEL-RKS-26、KEL-RKS-34、KEL-RKS-42、KEL-RKS-45、KEL-RKS-50、 KEL-RKS-65）卓越優勢：
1、抗震性
油液的阻尼反作用力，使棒料主動懸浮在料管中心轉變。大大減少了磕碰與磨擦；液壓源動力，作業噪音小，且送料動作十分安穩、陡峭；不一樣的料管運用於不一樣直徑的資料，是資料與料管之間的空隙更合理，送料機更安穩
2、抗噪音
料管選材為高精密冷軋無縫鋼管（差錯小於3個絲）合作氬氟焊接，外形平坦，保證變形小，精度高；全國創始撐持式排氣裝置可掃除液壓腔內的空氣，使送料更平穩，而且打破了以往排氣快常常走漏的缺點。
3、防漏性
引證世界領先銜接技能，整機液壓有些選用PH錐度銜接方法與高壓直插式銜接，合作聞名液壓元件，保證絕無滲漏
4、防汙性
齒輪泵與濾油器的運用，有用增加了機身的抗汙才能，大大提高機身壽數與液壓油的運用壽數，處理原資料不潔淨而導致的疑問
五、CNC數控車床油浴送料機---凱恩利數控車床油浴送料機係統特點：
凱恩利 KEL——新一代的油浴送料機進一步提高了其實用性及安全可靠性，在技術上也作了一係列的改進，優化了機身的組件的選材、連接結構、排氣裝置、過濾裝置及推料杆轉動裝置等等。從而解決了機身送料時引起的震動、泄漏、油路堵塞以及由於被加工材料的長期旋轉，使推料杆與被加工材料接觸端容易造成變形而產生跳動等油浴送料機普遍存在的各種問題。
(1)流體動力學原理抗振動、防磨損
液壓油流經活塞杆,再進入導管,提供棒材全長液壓支撐,當棒材轉動時,液壓力相對升高,棒材就會在料管中央轉動;
(2)加工質量穩定、可靠
加工同一批零件,在同一機床,在相同加工條件下,使用相同刀具和加工程序,刀具的走刀軌跡完全相同,零件的一致性好,質量穩定。
(3)生產率高
油浴送料機可有效地減少零件的加工上下料材時間和輔助時間,數控車床可在原基礎上提高30～50%的主軸轉速,機床部件的快速移動和定位及高速切削加工,減少了半成品的工序間周轉時間,提高了生產效率。
特點：自動化生產線，一次性可裝30支料左右，自動加料、自動卸料尾，不用人加料，省人工，一人可看30台機、安全操作。技術：易操作、易學會。優點：可安裝在自動車床、走刀機、走心機、數控車床。
(4)改善勞動條件
油浴送料機配套數控車床,就能自動連續的進行加工,直至加工結束.操作者主要是程序的輸入、編輯、裝卸零件、刀具準備、加工狀態的觀測,零件的檢驗等工作,勞動強度極大降低,機床操作者的勞動趨於智力型工作.另外，機床一般是封閉式加工，即清潔,又安全。
KEL-RKS-18 CNC數控車床自動送料機適用於棒材直徑φ5mm-φ18mm的自動送料，棒材長度可達3米。無噪音抖動小材料無磨損，一人可操控多台數控車床，最多可達8-10台。對於異形棒料如六角棒料，可為定做。

六、CNC數控車床油浴送料機---性能對比（重錘式簡易送料機　油膜型送料機、油浴送料機）

追求簡單操作，一鍵即可完成操作

重錘式簡易送料機
1.送料不穩定，送料不準噪音大，磨損材料，尾料長。
2.送料範圍小：mmm-26mm，適合低轉速加工。
3.結構簡單，價格便宜，維護簡單。
4.1500/台，投資成本低車間噪音大，員工已離職。
油膜型送料機
1.送料穩定，送料精準。
2.噪音小，不磨損材料。
3.尾料短。
4.送料範圍大：5mm-45mm
5.適合高轉速加工。
6.結構複雜，價格很貴。
7.需要專業維修複雜。
8.48000元/台，投資成本高車間噪音小，員工喜歡工作員工需要專業培訓，才能操作。
油浴送料機
1.以電液連動為一體，油浴送料機是以液壓係統為核心的車床送料機，主要由液壓站與棒材送料管組成。液壓站提供工作動力，活塞杆推動料材前進，送料管作為送料通道。
2.本機適用各種自動車床 CNC車床機型.
3.配車床換料隻需3秒。
4.加工棒材直徑4MM-46MM 長度為50MM-3000MM
5.能保證任何加工精度.
6.殘料從前方頂出，配有防撞刀裝置
7.棒材直徑長短可任意調整.
8.結構簡單運行靈活壽命長,機身長約3900MM
9.本送料機可配數控車床送長棒料加工，並可做後定位，精度保證0.03MM 內。
10.還有長料加工過程中避免出現有絞料，報廢料，保證無磨損材料。
11.長棒材自動送料還適用於自動車床和數控車床，完全可代替人工放料加工桌上車床儀表車床，速度快，加工精度高，省大量人工。

七、CNC數控車床油浴送料機---選擇凱恩利數控車床油浴送料機的理由如下：
1、生產曆史長—時間超過10年的生產，更耐用，更穩定，使用時間更長

超過10年的生產和使用中我們發現電機和油泵采用裏立式組合更耐用，更穩定，使用時間更長。有個別廠商為了降低成本，選用臥式組合，溢流閥選用小量的工作時易發生送料不穩定等不良現象。
2、銷售案例—案例多，區域覆蓋率廣

3、成功案例—成功案例多，覆蓋率高，區域分布廣

3、生產流程和管理完善—公司質量方針、公司質量目標嚴謹完善
公司質量方針： ※ 堅持科技創新和管理創新，持續改進產品和服務的質量，滿足顧客和法律法規的要求。公司質量目標： ※ 送料機產品安裝使用穩定率100%； ※ 產品工序間一次交檢合格率95%以上； ※ 產品質量達到顧客滿意，顧客滿意度98%以上。依據質量管理的基本原則—過程方法，公司的質量管理體係分為四大過程： 1. 管理職責過程本過程確定公司的質量方針和目標，形成文件；建立公司質量組織機構，明確相互關係；規定與質量有關的管理、執行、驗證人員的職責、權限和相互關係；明確公司的根本目標是實現和增強顧客滿意。 2. 資源管理過程人力資源、生產設施是質量管理體係有效運行的保證，也是產品實現的基礎，本過程對上述兩種資源進行管理和控製。 3. 產品實現過程本過程通過產品實現的策劃、與顧客有關的過程、設計和開發、采購、生產和服務提供、測量和監視裝置的控製，對影響產品實現的各種因素、環節進行有效的控製，以實現產品的質量目標和要求。 4. 測量、分析和改進過程本過程規定了內部審核、過程的監視和測量、產品的監視和測量、不合格品控製、數據分析、糾正措施和預防措施的管理內容和要求，以滿足顧客要求和實現持續改進。

八、油浴數控車床送料機如何安裝？
油浴數控車床送料機如何安裝？

油浴數控車床送料機如何安裝？？教您如何安裝自動棒材送料機！隻需八步即可完成，自己輕鬆安裝完成！

工具/原料
數控機床自動棒材送料機

方法/步驟

安裝前要準備的材料 ①高韌性尼龍線Φ0.5至Φ1mm 最少6米； ②鐵線Φ0.5至Φ1mm 最少6米； ③直尺一把15CM即可； ④內六角扳手一套； ⑤衝擊鑽一把帶Φ14mm鑽頭； ⑥膨脹螺絲M14 ，8根； ⑦接電電工工具一套； ⑧46#液壓油40L。
第一步：整台送料機安裝質量的好壞，中心線的位置最重要，主管中心高度和車床主軸的中心高度一致，主管與車床主軸同心度±0.3；

第二步：將送料機前後支架調整到相同的高度，然後擺放在機床尾部，回油桶橡膠套（圖1）距離車床100mm左右，前支架（圖2）中心距離車床900mm（推薦距離850-950），後支架（圖3）與前支架中心距2500mm，將送料機主管安裝在前後支架上；
