網站首頁 > 產品中心 > CKX6146C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑複合數控車床—標準配置

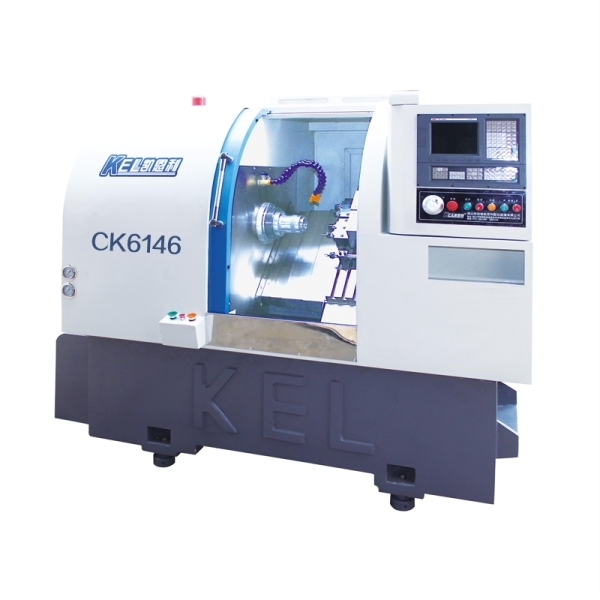

CKX6146C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑複合數控車床—標準配置

一、 CKX6146C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑複合數控車床—標準配置參數表

CKX6146C排刀機(∠45斜床身排刀機/X軸行程850mm、Z軸行程280mm）基本技術參數表
項目	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
主軸	主軸鼻端（筒夾座）	A2 — 5 ASA		液壓尾座	液壓尾座		無
	主軸中心高度到地麵	1075	mm	液壓站	工位/功率（看產品選型）		位/KW
	主軸中心高度到前麵距離	450	mm	機械精度	X軸最小設定單位	0.001	mm
	主軸中心高度	50	mm		Z軸最小設定單位	0.001	mm
	單元主軸外徑	φ170	mm		X軸/Z軸重複定位精度	0.003	mm
	主軸通孔直徑	φ56	mm		X軸/Z軸定位精度	0.003	mm
	主軸拉杆直徑(可過棒料)	φ46	mm		表麵粗糙度	0.4～1.6	々
加工範圍	床身上最大回轉直徑（最大旋徑）	Φ350	mm		內存程序容量		KB
	刀架上床身上最大回轉直徑（最大旋徑）	Φ170	mm		圓度	≤0.003	mm
	最大加工零件直徑(盤類/軸類)	Φ310/Φ100	mm		錐度	≤0.005/100	mm
	最大加工長度	230	㎜	刀具	標準方刀尺寸(外圓方刀尺寸)	20X20	mm
	最大棒料通孔直徑	Φ45	mm		最大鏜刀杆直徑(內孔鏜刀尺寸)	￠20	mm
	自動送料最大直徑	￠43×2500	mm		可裝刀座數量	7把排刀	PCS
床身	床身傾角(床身結構)		45°		刀座中心高度	86	mm
床身	床身機座	一體/分體鑄件	可選		刀座中心高度	86	mm
（電機）電控係統	主軸馬達功率	4.4 /5.5 (可選配)	kw	容量	水箱容量	95	L
	變頻器	5.5	kw		液壓油容量	60	L
	主軸最高轉速	45-4000（設計時：理論6000-8000）	rpm		潤滑油容量	2	L
	主軸轉數級數	無級	級	總功率	總功率(總裝機空量約)	8.8-10	kw
	主軸馬達輸出扭力	36	N－m	外型尺寸	長×寬×高	2160×1380×1850	mm
	X軸進給伺服馬達功率（看產品選型）	0.85~1.3~1.5	kw		重量	2900	kg
	X軸進給伺服馬達功率（看產品選型）	0.85~1.3~1.5	kw		占地麵積	3	㎡
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m
移動範圍	X軸行程	850	mm
	Z軸行程	280	mm
	X軸快移速度（看產品選型）	20-25-30	m/min
	Z軸快移速度（看產品選型）	20-25-30	m/min
機床隨機配件表
項目序號	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
1、	嗦咀	個	1
2、	夾頭	個	1
3、	拉杆	條	1
4、	係統說明書	份	1
5、	工具箱	套	1
6、	方刀座	個	2
7、	鏜孔刀座	個	2
8、	腳踏開關	個	1

二、 CKX6146C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑複合數控車床—標準配置材料表

CK6146C-C∠45斜床身(46排刀機)--X軸行程:850mm/Z軸行程:280mm(高配置)（排刀機+帶端銑側銑動力頭—排刀型車銑複合機）
機械部分客戶：
序號	名稱	型號	材質	產地	數量	備注
1	床身	HT250	鑄件		1台
2	底座	HT250	鑄件		1套
3	大拖板	HT250	鑄件		1塊
4	小拖板	HT250	鑄件		1塊
5	主軸箱	HT250	鑄件		1隻
6	主軸品薑	A2-5(台灣TPIP4軸承)		台灣		優先推薦
7	主軸轉速	5000轉/分
8	主軸通孔	φ56-拉杆通孔φ46
9	絲杆	R32-12T3-673-855		台灣上銀	1條
9	絲杆	R32-12T3-525-710		台灣上銀	1條
10	絲杆軸承	25TAC62		德囯FAG
11	線軌	MSA30S-R800（X軸最大行程：850mm)		台灣上銀	2條
11	線軌	MSA30CA2R800(Z軸最大行程：280mm)		台灣上銀	2條
12	回轉缸	眾義		中日合資	1台	優先推薦
13	防護罩				1套
14	機架	鋼板焊接			1套
15	大罩				1套
16	端銑側銑動力頭	2支動力頭（端側可以互換）電機1個，750W 功率		台灣	1套
電器部分
序號	名稱	型號	材質	產地	數量	備注
1	係統	寶元508A		台灣	1台	可選項
2	驅動器	邁信1.5KW		武漢	2台	可選項
3	伺服電機	邁信1.5KW		武漢	2台	可選項
4	變頻器	奧地特5.5KW		深圳	1台	可選項
5	主軸電機	美事科5.5KW-4極		上海	1台	可選項
6	液壓泵電機	群力0.75KW		台資	1台
7	電動潤滑泵	HL2202-210XB		中日合資	1台
8	液壓變量泵	弋力VP-20（花鍵）		台灣原裝進口	1台
9	腳踏開關				1個
附加配件
序號	名稱	型號	材質	產地	數量	備注
1	單刀架（長）				1個
2	單刀架（短）				1個
3	雙刀架（短）				1個
4	雙刀架（長）				1個
5	鑽孔刀架（中心鑽）				1個
6	鑽夾頭（延長杆）				1套
7	縮套(軸頭）				1個
8	嗦咀				1個
9	拉杆				1條
10	係統說明書				1本
11	工具箱	附帶:六角匙9條.呆板：8-19：5把			1個

三、CKX6146C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑複合數控車床—標準配置機床結構特點

機床結構特點 Construction and feature of machine tool

■ 適用於重負荷和連續切削，可保持長久的高精度和優質的表麵精糙度。

■ 高精度、高剛性、重負荷主軸。

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大範圍自動無級調速，整支主軸由台灣普森專業主軸廠家生產。主軸軸承為前三後二排列,更能承受較強衝擊。主軸設計轉速可達8000rpm/min。

■ 剛性好，操作、排屑方便。

高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，並經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。

大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。大拖板和刀架斜置，使得機床的操作和排屑都很方便，並且占地麵積小，有很好的宜人性。

■ 高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。絲杆兩端按加工中心兩頭預拉，剛性更高。

高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。高剛性、高精度、高速度的進口台灣上銀或銀泰P級線性滑軌，C3精密滾珠絲杆，專用日本NSK/德國FAG絲杆軸承。

兩軸傳動由伺服電機與精密滾珠絲杆通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑係統對直線導軌及滾珠絲杆強製潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。

■ 液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置，噪間小、油溫低。

液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置液壓站采用台灣定量泵、液壓電機、電磁閥並加裝風冷裝置

■ 采用台灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。

采用台灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。采用台灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。采用台灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。

■ 采用優美的全封閉防護罩，防水性能好。活動門開啟輕鬆自如。

采用優美的全封閉防護罩，防水性能好。活動門開啟輕鬆自如采用優美的全封閉防護罩，防水性能好。活動門開啟輕鬆自如采用優美的全封閉防護罩，防水性能好。活動門開啟輕鬆自如

■ 控製係統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鑽、攻、銑功能。

控製係統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鑽、攻、銑功能。控製係統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鑽、攻、銑功能。控製係統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鑽、攻、銑功能。
